更換各種類型的 Valiani刀片刀具
工具的準備
危險：強烈建議使用防護手套，請務必小心，因為運動部件 (2) 的壓力可能會導致刀片退出。

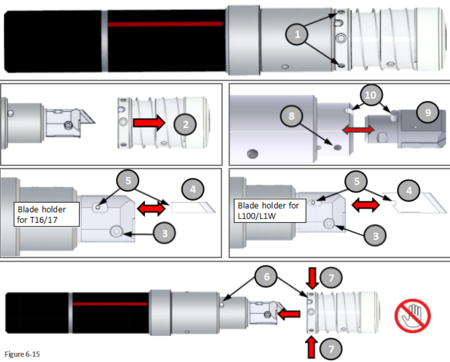

要安裝或更換刀架，請按以下步驟操作：
注意：根據所需工藝使用的刀片，必須安裝相應的專用刀架（L100/L1W 刀片的刀架或平刀片 T16/17 的刀架）。
a) 松開鎖緊螺釘 (1)，拆下可移動刀片護罩 (2)
注意：如果切線工具上已經有配備刀片的刀架，請先拆卸后者，以避免可能的意外傷害（執行點 (e)，然后從點 b 恢復程序）。
b) 松開固定螺釘 (8)，取出刀架 (9)。
c) 插入所需的刀架，參考銷 (10) 的方向如圖所示，并確保其插入到止動件。
d) 擰緊固定螺釘（8）。

e) 松開刀片盒螺釘 (3)，取出舊刀片 (4)（如果有）。
f) 插入新刀片 (4)，直到刀片槽口到達銷釘 (5)，然后擰緊螺釘 (3)。
g) 放置刀片防護罩，使參考銷釘與其外殼 (6) 匹配，然后從側面抓住它 (7) 并將其推向工具。
注意：插入刀片保護裝置時，請注意手掌未位于工具前方，如禁止符號所示。
h) 擰緊鎖定固定螺釘 (1)。
要更換刀片，請執行上述步驟，跳過要點 b) c) d)。

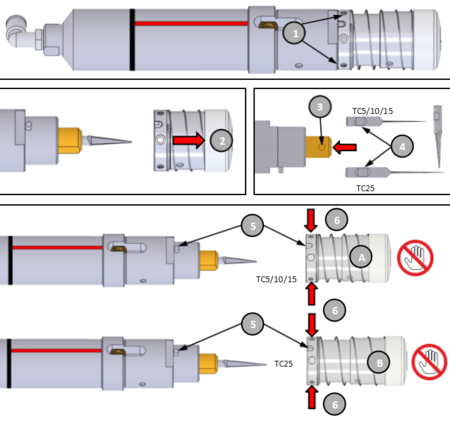

振蕩切割工具準備（可選）
危險：強烈建議使用防護手套，操作時請務必小心，因為運動部件（2）的壓力可能會導致刀片退出。
? 松開鎖定固定螺釘（1）并拆下可移動刀片護罩（2）。
? 松開刀片支架螺釘（3）并插入新的“TC”型刀片，注意刀片槽口（4）與鎖定螺釘匹配，然后將其推入內部直到停止并擰緊螺釘（3）。 ?根據我們選擇的 TC5/10/15 或 TC25 類型，
定位刀片
護罩（A）或（B），注意參考銷是否適合其外殼（5），然后從側面抓住它（6）并將其推向工具。
注意：插入刀片保護裝置時，請注意手掌不要位于工具前面，如禁止符號所示。
? 擰緊鎖定固定螺釘（1）。
X 型振動工具準備（可選）
危險：強烈建議使用防護手套，要非常小心，因為運動部件（2）的壓力
可能會導致刀片退出。
向外拉動刀片防護罩 (1) 即可將
其取下。 ? 將平刀片插入外殼，尖端朝向工具中心 (2)。
? 使用 1.5 毫米內六角扳手擰緊兩個刀片鎖定固定螺釘 (3)。
? 將刀片防護罩放置在基準銷 (4) 與滑動槽 (5) 匹配的位置，然后從側面抓住它 (6) 并將其推向工具。
注意：插入刀片保護時，請注意手掌不要位于工具前方，如禁止符號所示。
